Συμπαγείς ώριμες εγκαταστάσεις υδρογόνου διαδικασίας SMR από 3000Nm3 σε 4500Nm3

Συμπαγείς ώριμες εγκαταστάσεις υδρογόνου διαδικασίας SMR από 3000Nm3 σε 4500Nm3

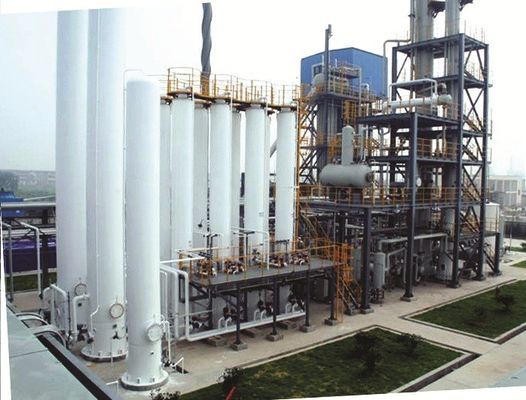

Βελτίωση Jiangsu και αναβάθμιση της μονάδας παραγωγής υδρογόνου από το φυσικό αέριο από 3000Nm3 σε 4500Nm3

Εφαρμογή τεχνολογίας:

Το ακατέργαστο υδρογόνο (κυρίως CH4, κοβάλτιο, CO2, H2 και H2O) παράγεται από το φυσικό αέριο (χαμηλοί υδρογονάνθρακες αλυσίδων άνθρακα) από τον ατμό που ανασχηματίζει τη διαδικασία, και καθαρίζεται έπειτα από την τεχνολογία προσρόφησης ταλάντευσης πίεσης για να λάβει το υδρογόνο με την αγνότητα που καλύπτει τις απαιτήσεις των χρηστών.
Το φυσικό αέριο συμπιέζεται στην κατάλληλη πίεση (σύμφωνα με την κατανάλωση αερίου του χρήστη και τη βέλτιστη λειτουργούσα πίεση) από το συμπιεστή, και έπειτα προθερμαίνεται για τη λεπτή αποθείωση. Κατόπιν εισάγει το μεταρρυθμιστή με ένα ορισμένο ποσοστό του ατμού για την αντίδραση. Κατόπιν περνά μέσω του λέβητα θερμότητας των αποβλήτων του αερίου μεταρρυθμιστών, ανακτεί τη θερμότητα του αερίου μεταρρυθμιστών, και εισάγει τον ενδιάμεσο μεταρρυθμιστή για την αντίδραση μετατροπής να ληφθεί το ακατέργαστο υδρογόνο. Μετά από μια σειρά ανταλλαγής θερμότητας και ψύξης, το φυσικό αέριο δροσίζεται, εισάγει τη συσκευή προσρόφησης ταλάντευσης πίεσης, και καθαρίζει τελικά.

Ανασχηματισμός μεθανίου ατμού - παραγωγή υδρογόνου

TECHAIRS παρέχει το μεθάνιο ατμού που ανασχηματίζει την τεχνολογία (SMR) για την παραγωγή υδρογόνου και σε έναν μικρό και τη μεγάλη κλίμακα. SMR είναι ένας οικονομικώς αποδοτικός και ενεργειακός ικανός τρόπος το υδρογόνο. Τα υψηλά επίπεδα της αγνότητας μπορούν να επιτευχθούν με τη χρησιμοποίηση της τεχνολογίας καθαρισμού προσρόφησης ταλάντευσης πίεσης.

Στη διαδικασία SMR το α το αέριο πετροχημικής βιομηχανίας (το φυσικό αέριο, offgas εγκαταστάσεων καθαρισμού, υγροποίησε το αέριο πετρελαίου ή τη νάφθα) συμπιέζεται και προθερμαίνεται (η πίεση αερίου για την πρώτη ύλη είναι χαμηλότερη από 1.6Mpa), που αναμίχθηκε με το υδρατμό αφότου πυροδοτεί η καθαρίζοντας αποθείωση, στο πλαίσιο της δράσης 800 ℃ υψηλής θερμοκρασίας, μιας ορισμένης πίεσης και των καταλυτών, alkane και του υδρατμού που περιλήφθηκαν στο φυσικό αέριο μια χημική αντίδραση να παραχθεί ένα ανασχηματίζοντας αέριο που περιέχει H2, το κοβάλτιο, το CO2, το Ν2 και το CH4. Το ανασχηματίζοντας αέριο εισάγεται στο μετατροπέα μετατόπισης μέσω της μεταφοράς θερμότητας των αποβλήτων, και το κοβάλτιο μετατρέπεται σε H2 και το CO2. Το CO2 ανακυκλώνεται μέσω της μεταφοράς θερμότητας, συμπύκνωση, χωρισμός ατμός-νερού, αυτόματος έλεγχος progr AM, και το αέριο περνά το προσροφητικό που φορτώνεται με μια πολλαπλότητα των συγκεκριμένων προσροφητικών με τη σειρά, και το προϊόν του υδρογόνου εξάγεται μετά από τη PSA προσροφώντας το Ν2, το κοβάλτιο, το CH4 και το CO2 μέσω της αύξησης της πίεσης. Οι ακαθαρσίες απελευθερώνονται μέσω της ελάττωσης της πίεσης και τα προσροφητικά επανενεργοποιούνται.

Τεχνικοί δείκτες:

Αγνότητα: 99%~99.9999%
Ικανότητα: 4500Nm3/h

Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα των εγκαταστάσεων υδρογόνου smr

Ώριμη τεχνολογική διαδικασία και ασφαλής και αξιόπιστη λειτουργία.
Σύντομος κύκλος της κατασκευής προγράμματος και του ποσοστού αποκατάστασης επένδυσης για να επιτύχει την ισχυρή αγορά ανταγωνιστική.
Η πολυβάθμια αποκατάσταση περιθωρίου και η εκρόφηση PSA δηλητηριάζουν με αέρια την έγκαυμα-πίσω επιτρέποντας ενέργεια - αποταμίευση και φιλικός προς το περιβάλλον.
Ειδικό προσροφητικό, χαμηλή λειτουργική δαπάνη, υψηλή αγνότητα και υψηλή παραγωγή.
Ειδική προγραμματίσημη βαλβίδα ελέγχου με το υψηλό επίπεδο αυτόματου.
