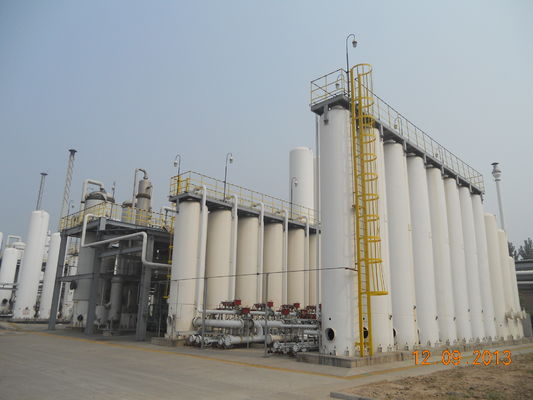

Παραγωγή υδρογόνου Shanxi 8400Nm3/h από τη μεθανόλη

Εφαρμογή τεχνολογίας

Χρησιμοποιώντας τη μεθανόλη ως πρώτη ύλη, το ακατέργαστο υδρογόνο (κυρίως το CO2, H2, και κοβάλτιο ιχνών, CH4) παράγεται με τη διαδικασία ραγίσματος ατμού, και καθαρίζεται έπειτα από την τεχνολογία προσρόφησης ταλάντευσης πίεσης για να λάβει το υδρογόνο με την αγνότητα που καλύπτει τις απαιτήσεις των χρηστών.
Η ακατέργαστη μεθανόλη και το ακατέργαστο desalted νερό προμιγνύονται σε μια ορισμένη αναλογία, διατηρούνται σταθερή ατμοσφαιρική πίεση από τη μετρώντας αντλία, προθερμαίνονται, εξαερώνονται και υπερθερμαίνονται, και εισάγουν έπειτα τον αντιδραστήρα. Στο πλαίσιο της δράσης του καταλύτη, η αντίδραση πραγματοποιείται για να παραγάγει το ακατέργαστο υδρογόνο. Μετά από την ανταλλαγή θερμότητας, η θερμότητα ανακτάται, δροσισμένος, και εισάγει έπειτα τη συσκευή προσρόφησης ταλάντευσης πίεσης για τον τελικό καθαρισμό.

Ανασχηματισμός μεθανόλης

Κύρια περιγραφή διαδικασίας:

Ανακτήστε την unreacted μεθανόλη και το νερό στην κυκλική δεξαμενή απομονωτών, και το μίγμα με το αέριο πετροχημικής βιομηχανίας μεθανόλης που είναι από τη δεξαμενή απομονωτών μεθανόλης, (μέσα σε ένα ορισμένο ποσοστό της μεθανόλης και του νερού) διατηρημένος σταθερή ατμοσφαιρική πίεση από τη μετρώντας αντλία στον ανταλλάκτη θερμότητας, αρχικά ανταλλαγή θερμότητας με το αέριο μετατροπέων Μετά από την πρώτη ανταλλαγή θερμότητας, το ρεύμα εισάγεται superheater ατμού, αφετέρου ανταλλαγή θερμότητας με το θερμοαγώγιμο πετρέλαιο και την πλήρεις εξάτμιση και την υπερθέρμανση. Η θερμοκρασία του ατμού πρώτης ύλης φθάνει ορισμένο σε έναν υψηλής θερμοκρασίας και πηγαίνει στο μεταρρυθμιστή, ολοκληρώνει την καταλυτική αποσύνθεση και η αντίδραση μετατροπής συγχρόνως, υψηλής θερμοκρασίας ανασχηματισμένο αέριο δροσίζει κάτω με το μέσα υγρό και κυκλοφορώντας δροσίζοντας νερό πρώτης ύλης από τον ανταλλάκτη θερμότητας και το συμπυκνωτή. Είναι η τρίτη ανταλλαγή θερμότητας. Η θερμοκρασία δροσίζει κατωτέρω σε 40 ℃ στον πύργο πλύσης από τη desalted πλύση νερού. Το ανασχηματισμένο μίγμα αερίου πηγαίνει σε έναν υγροποιημένου αερίου διαχωριστή για το χωρισμό νερού, και πηγαίνει έπειτα στο τμήμα καθαρισμού PSA. Η unreacted μεθανόλη προσροφάται από το desalted νερό, και πίσω στην ανακύκλωση του συστήματος από την ανακύκλωσης υγρή αντλία.

HAVAYAR οι διαχωριστές/οι καθαρισμοί υδρογόνου λειτουργούν στη διαδικασία προσρόφησης ταλάντευσης πίεσης, επίσης γνωστή ως τεχνολογία PSA. Αυτή η τεχνολογία είναι βασισμένη στα εκλεκτικά φαινόμενα προσρόφησης των μορίων αερίου υπό πίεση στην επιφάνεια του ιδιαίτερα πορώδους και αποδοτικού προσροφητικού, στην περίπτωση της παραγωγής υδρογόνου το προσροφητικό είναι άνθρακας-βασισμένο μοριακό κόσκινο (CMS). Όταν το υδρογόνο και το διοξείδιο του άνθρακα από την αντίδραση μετατόπισης νερού χρησιμοποιούνται για την παραγωγή υδρογόνου, τους πύργους προσρόφησης γεμίζουν με CMS.

Τεχνικοί δείκτες

Ικανότητα: 8400Nm3/h
Αγνότητα: 99% ~ 99,999%

Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα:

Ώριμη τεχνολογική διαδικασία και ασφαλής και αξιόπιστη λειτουργία.
Ευρεία πηγή πρώτης ύλης και μεγάλης κλίμακας επεξεργασίας.
Προηγμένη τεχνολογία αποκατάστασης της θερμικής ενέργειας και μικρή κατανάλωση ενέργειας παραγωγής.
