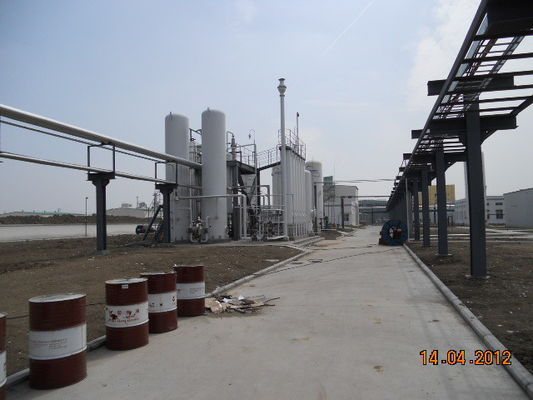

500Nm3/H ατμός εγκαταστάσεων γεννητριών υδρογόνου μονάδων PSA που ανασχηματίζει τη μονάδα

500Nm3/H ατμός εγκαταστάσεων γεννητριών υδρογόνου μονάδων PSA που ανασχηματίζει τη μονάδα

500Nm3/h εγκαταστάσεις παραγωγής υδρογόνου, παραγωγή υδρογόνου από τη μεθανόλη

Εφαρμογή τεχνολογίας

Χρησιμοποιώντας τη μεθανόλη ως πρώτη ύλη, το ακατέργαστο υδρογόνο (κυρίως το CO2, H2, και κοβάλτιο ιχνών, CH4) παράγεται με τη διαδικασία ραγίσματος ατμού, και καθαρίζεται έπειτα από την τεχνολογία προσρόφησης ταλάντευσης πίεσης για να λάβει το υδρογόνο με την αγνότητα που καλύπτει τις απαιτήσεις των χρηστών.
Η ακατέργαστη μεθανόλη και το ακατέργαστο desalted νερό προμιγνύονται σε μια ορισμένη αναλογία, διατηρούνται σταθερή ατμοσφαιρική πίεση από τη μετρώντας αντλία, προθερμαίνονται, εξαερώνονται και υπερθερμαίνονται, και εισάγουν έπειτα τον αντιδραστήρα. Στο πλαίσιο της δράσης του καταλύτη, η αντίδραση πραγματοποιείται για να παραγάγει το ακατέργαστο υδρογόνο. Μετά από την ανταλλαγή θερμότητας, η θερμότητα ανακτάται, δροσισμένος, και εισάγει έπειτα τη συσκευή προσρόφησης ταλάντευσης πίεσης για τον τελικό καθαρισμό.

Διάγραμμα της προσρόφησης και του χωρισμού του μίγματος αερίου

Όπως μπορεί να δει από την ισόθερμη εξίσωση προσρόφησης Langmuir από, σε μια ορισμένη θερμοκρασία, η εκρόφηση ολοκληρώνεται με τη μείωση της πίεσης. Οι κοινές μέθοδοι εκρόφησης είναι ατμοσφαιρική εκρόφηση και κενή εκρόφηση, ποιος σκοπός είναι να μειωθεί η μερική πίεση της προσροφημένης ουσίας. Η προσρόφηση και η εκρόφηση όπως φαίνεται στην απεικόνιση:

Η προσρόφηση ταλάντευσης πίεσης (PSA) και η προσρόφηση ταλάντευσης θερμοκρασίας διαδικασία καθαρισμού (TSA) πραγματοποιούνται από δύο ιδιότητες του προσροφητικού στη φυσική προσρόφηση: κάποια είναι η διαφορετική ικανότητα προσρόφησης των διαφορετικών συστατικών, τα δύο είναι η ικανότητα προσρόφησης της προσροφημένης ουσίας στις αυξήσεις προσροφητικών με τη μερική πίεση και μειώνονται με την αυξανόμενη θερμοκρασία προσρόφησης. Η πρώτη ιδιοκτησία του προσροφητικού, μπορεί να πραγματοποιήσει την προνομιακή προσρόφηση των τμημάτων ακαθαρσιών που περιέχουν στο syn-αέριο υδρογόνου για λόγους καθαρισμού υδρογόνου για τη δεύτερη ιδιοκτησία, μπορεί να επιτύχει την προσρόφηση στην υψηλή πίεση και τη χαμηλή θερμοκρασία, εκροφώ στη χαμηλή πίεση και υψηλής θερμοκρασίας. Αυτός ο κύκλος της προσρόφησης και η αναγέννηση επιτυγχάνουν το σκοπό του συνεχούς καθαρισμού υδρογόνου. Αλλά μείωση με την αυξανόμενη θερμοκρασία προσρόφησης.

Τεχνικοί δείκτες

Ικανότητα: 500Nm3/h
Αγνότητα: 99% ~ 99,999%

Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα

Ώριμη τεχνολογική διαδικασία και ασφαλής και αξιόπιστη λειτουργία.
Ευρεία πηγή πρώτης ύλης και μεγάλης κλίμακας επεξεργασίας.
Προηγμένη τεχνολογία αποκατάστασης της θερμικής ενέργειας και μικρή κατανάλωση ενέργειας παραγωγής.
