200Nm3/H μονάδα PSA για τις εγκαταστάσεις κατασκευής παραγωγής υδρογόνου

200Nm3/H μονάδα PSA για τις εγκαταστάσεις κατασκευής παραγωγής υδρογόνου

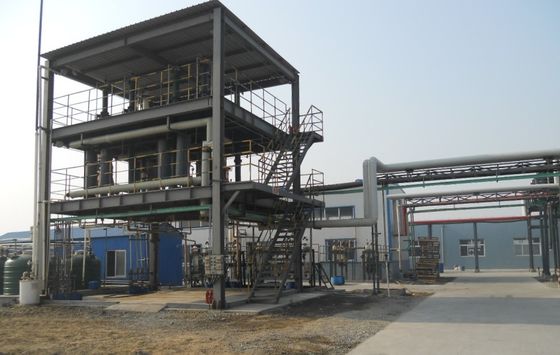

Εγκαταστάσεις υδρογόνου της Wei Tai 200Nm3/h PSA, παραγωγή υδρογόνου από τη μεθανόλη

Εφαρμογή τεχνολογίας

Χρησιμοποιώντας τη μεθανόλη ως πρώτη ύλη, το ακατέργαστο υδρογόνο (κυρίως το CO2, H2, και κοβάλτιο ιχνών, CH4) παράγεται με τη διαδικασία ραγίσματος ατμού, και καθαρίζεται έπειτα από την τεχνολογία προσρόφησης ταλάντευσης πίεσης για να λάβει το υδρογόνο με την αγνότητα που καλύπτει τις απαιτήσεις των χρηστών.
Η ακατέργαστη μεθανόλη και το ακατέργαστο desalted νερό προμιγνύονται σε μια ορισμένη αναλογία, διατηρούνται σταθερή ατμοσφαιρική πίεση από τη μετρώντας αντλία, προθερμαίνονται, εξαερώνονται και υπερθερμαίνονται, και εισάγουν έπειτα τον αντιδραστήρα. Στο πλαίσιο της δράσης του καταλύτη, η αντίδραση πραγματοποιείται για να παραγάγει το ακατέργαστο υδρογόνο. Μετά από την ανταλλαγή θερμότητας, η θερμότητα ανακτάται, δροσισμένος, και εισάγει έπειτα τη συσκευή προσρόφησης ταλάντευσης πίεσης για τον τελικό καθαρισμό.

Αρχές διαδικασίας για την προσρόφηση ταλάντευσης πίεσης

Προσρόφηση: τα φαινόμενα και η διαδικασία είναι ότι όταν έρχεται σε επαφή με το υλικό δύο των διαφορετικών φυσικών φάσεων, τα υλικά μόρια με τη χαμηλή πυκνότητα εμπλουτίζουν στην επιφάνεια της οποίας με την υψηλή πυκνότητα. Το προσροφώντας υλικό (συνήθως μια πορώδης στερεά πυκνότητα είναι σχετικά μεγάλη) είναι γνωστό όπως το προσροφητικό, προσροφημένο υλικό (συνήθως μια πυκνότητα αερίου είναι σχετικά μικρή) καλείται ως προσροφημένη ουσία. Σύμφωνα με τη φύση της διαφορετικής προσρόφησης, μπορεί να διαιρεθεί σε τέσσερις κατηγορίες, δηλαδή: η χημική προσρόφηση, ενεργοποιημένη προσρόφηση, τριχοειδής συμπύκνωση και φυσική προσρόφηση.

Οι πολλές πορείες στο υδρογόνο

Ο ανασχηματισμός ατμού είναι η κύρια μέθοδος που χρησιμοποιείται για να παραγάγει το υδρογόνο σε μια βιομηχανική κλίμακα σήμερα. Σε ένα αρχικό βήμα, τα αέρια πετροχημικής βιομηχανίας όπως το φυσικό αέριο, τα LPG ή η νάφθα συνδυάζονται με τον ατμό για να παραγάγουν το αέριο σύνθεσης με την ενίσχυση ενός ετερογενούς καταλύτη. Αυτό το μίγμα μονοξειδίου του άνθρακα και υδρογόνου έπειτα περαιτέρω υποβάλλεται σε επεξεργασία. Δεδομένου ότι τα απολιθωμένα καύσιμα χρησιμοποιούνται σε αυτήν την μέθοδο παραγωγής, το τελικό προϊόν καλείται γκρίζο υδρογόνο. Το γκρίζο υδρογόνο μπορεί επίσης να παραχθεί μέσω της μερικής οξείδωσης των υπολειμμάτων εγκαταστάσεων καθαρισμού. Αυτό το υλικό υπολειμμάτων θερμαίνεται πολύ σε έναν υψηλής θερμοκρασίας με το οξυγόνο και τον ατμό για να παραγάγει ένα ακατέργαστο αέριο σύνθεσης. Εάν το διοξείδιο του άνθρακα (CO2) που περιλαμβάνεται σε αυτό το αέριο αφαιρείται σε έναν προς τα κάτω άνθρακα συλλάβετε τη διαδικασία, το προκύπτον υδρογόνο καλείται μπλε. Το πράσινο υδρογόνο (H2) λαμβάνεται είτε με τον ανασχηματισμό ατμού, εάν το βιο-βασισμένο αέριο πετροχημικής βιομηχανίας είναι διαθέσιμο, ή με το διαχωρισμό του νερού από την ηλεκτρόλυση. Η ηλεκτρική ενέργεια που απαιτείται για αυτήν την διαδικασία ηλεκτρόλυσης παράγεται αποκλειστικά από τις ανανεώσιμες πηγές. Μέσω της κοινοπραξίας ηλεκτρόλυσης ITM μας Linde (ILE), είμαστε ένας από τους παγκόσμιους κύριους προμηθευτές των τεχνολογιών PEM electrolyzer (μεμβράνες πρωτόνιο-ανταλλαγής), έτσι σημαίνει ότι οι πελάτες μας μπορούν να στηριχθούν σε μας για τις δίπλα δίπλα, ενσωματωμένες πράσινες λύσεις H2.

Τεχνικοί δείκτες

Ικανότητα: 200Nm3/h
Αγνότητα: 99% ~ 99,999%

Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα:

Ώριμη τεχνολογική διαδικασία και ασφαλής και αξιόπιστη λειτουργία.
Ευρεία πηγή πρώτης ύλης και μεγάλης κλίμακας επεξεργασίας.
Προηγμένη τεχνολογία αποκατάστασης της θερμικής ενέργειας και μικρή κατανάλωση ενέργειας παραγωγής.
