παραγωγή υδρογόνου 3.0Mpa SMR από τη μικρή κατανάλωση ενέργειας μεθανόλης

παραγωγή υδρογόνου 3.0Mpa SMR από τη μικρή κατανάλωση ενέργειας μεθανόλης

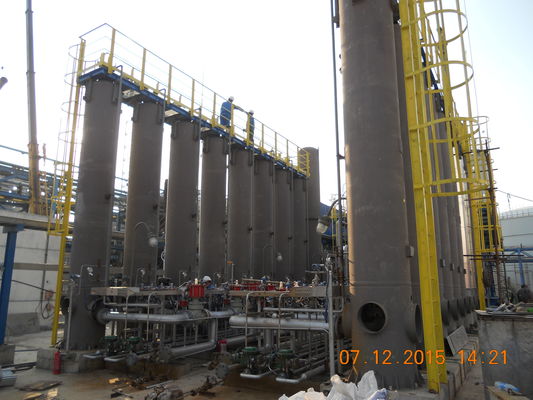

Παραγωγή υδρογόνου Jiangyin HANBANG 2*1000Nm3/h από τη μεθανόλη, μεταρρύθμιση

Εφαρμογή τεχνολογίας

Χρησιμοποιώντας τη μεθανόλη ως πρώτη ύλη, το ακατέργαστο υδρογόνο (κυρίως το CO2, H2, και κοβάλτιο ιχνών, CH4) παράγεται με τη διαδικασία ραγίσματος ατμού, και καθαρίζεται έπειτα από την τεχνολογία προσρόφησης ταλάντευσης πίεσης για να λάβει το υδρογόνο με την αγνότητα που καλύπτει τις απαιτήσεις των χρηστών.
Η ακατέργαστη μεθανόλη και το ακατέργαστο desalted νερό προμιγνύονται σε μια ορισμένη αναλογία, διατηρούνται σταθερή ατμοσφαιρική πίεση από τη μετρώντας αντλία, προθερμαίνονται, εξαερώνονται και υπερθερμαίνονται, και εισάγουν έπειτα τον αντιδραστήρα. Στο πλαίσιο της δράσης του καταλύτη, η αντίδραση πραγματοποιείται για να παραγάγει το ακατέργαστο υδρογόνο. Μετά από την ανταλλαγή θερμότητας, η θερμότητα ανακτάται, δροσισμένος, και εισάγει έπειτα τη συσκευή προσρόφησης ταλάντευσης πίεσης για τον τελικό καθαρισμό.

ψύξη και συμπύκνωση αερίου μετατροπής

Το υψηλής θερμοκρασίας αέριο μετατροπής που προέρχεται από το κατώτατο σημείο του μεταρρυθμιστή, μετά από την ανταλλαγή θερμότητας με το υγρό πρώτης ύλης, ανακτεί τη θερμότητα και μειώνει τη θερμοκρασία αερίου, και τη θερμοκρασία που πέφτουν σε κάτωθι 40℃ μέσω του δοχείου ψύξης. Ο σκοπός αυτής της διαδικασίας είναι να μειωθεί η θερμοκρασία του αερίου μετατροπής, και να κατασταθεί η μεθανόλη και το desalted τμήμα νερού συμπυκνωμένες.

καθαρισμός αερίου μετατροπής

Το ανώτερο μέρος του μεταρρυθμιστή γεμίζουν με ένα υλικό πληρώσεως ανοξείδωτου. Το αέριο μετατροπής εισάγεται από το κατώτατο σημείο του μεταρρυθμιστή, και πλυμένος πάνω-κάτω από το desalted νερό. Αυτός πρόκειται να καθαρίσει τη μη αντιδρούσα μεθανόλη στο αέριο και να επιστρέψει το υγρό πλύσης στην κυκλοφορώντας υγρή δεξαμενή απομονωτών. Μετά από να καθαρίσει, το αέριο στέλνεται από την κορυφή στη διαδικασία προσρόφησης ταλάντευσης πίεσης (καθαρισμός του υδρογόνου). Ο σκοπός της πλύσης νερού είναι να χρησιμοποιηθεί το νερό για να απορροφήσει τη μεθανόλη στο αέριο μετατροπής, που μπορεί όχι μόνο να μειώσει την κατανάλωση μεθανόλης, αλλά και να μειώσει τη δυσκολία του χωρισμού αερίου.

Τεχνικοί δείκτες

Πίεση υδρογόνου: 1.6~3.0Mpa

Αγνότητα υδρογόνου: 99~99.999%

Κλίμακα: 100~20000Nm3/h

Κατανάλωση μεθανόλης: 0.5~0.56Nm3/Nm3 H2

Turndown: 30 σε 110%

Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα:

Ώριμη τεχνολογική διαδικασία και ασφαλής και αξιόπιστη λειτουργία.
Ευρεία πηγή πρώτης ύλης και μεγάλης κλίμακας επεξεργασίας.
Προηγμένη τεχνολογία αποκατάστασης της θερμικής ενέργειας και μικρή κατανάλωση ενέργειας παραγωγής.
